Лист стальной просечно-вытяжной

Нажмите кнопку «Редактировать», чтобы изменить этот текст. Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.

Стальные просечно-вытяжные листы, предназначенные для устройства покрытия полов, площадок и ступеней маршевых лестниц в производственных зданиях и инженерных сооружениях при условиях с расчетными температурами окружающей среды от-65оС и при воздействии неагрессивных сред, производятся по ТУ 5262-001-23083253-96.

Листы изготовляются:

из листовой стали по:
— ГОСТ 9045,
— ГОСТ 14637,
— ГОСТ 14918,
— ГОСТ 16523,
— ГОСТ 19281;

из марок сталей по:
— ГОСТ 380,
— ГОСТ 1050,
— ГОСТ 19281;

толщиной:
— 3 мм,
— 4 мм,
— 5 мм,
— 6 мм;

шириной:
— 500 мм,
— 600 мм,
— 700 мм,
— 800 мм,
— 900 мм,
— 1000 мм,
— 1100 мм,
— 1150 мм.

Примечания.
По согласованию с потребителем допускается изготавливать листы меньших и промежуточных толщин.
Длина изготавливаемых листов не может быть менее 1,0 м

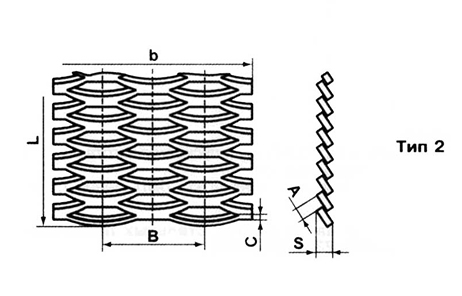

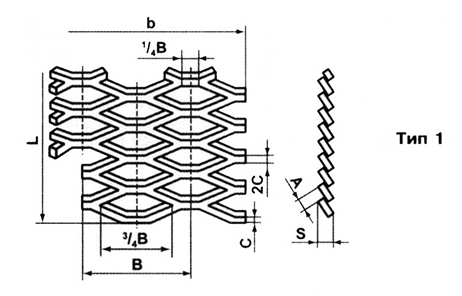

Таблица 1 — Размеры листов стальных просечно-вытяжных (ТУ 5262-001-23083253-96)

Наименование/ Марка листаПодача, С, ммШаг ячейки, В, ммРазмер вытяжки, А, мм не болееКоэффициент вытяжки, не более
 Лист ПВ 30699015,52,78
 Лист ПВ 30889015,52,18
 Лист ПВ 310101,84
 Лист ПВ 406616,52,93
 Лист ПВ 40882,29
 Лист ПВ 410101,93
 Лист ПВ 5066110193,32
 Лист ПВ 50882,58
 Лист ПВ 510102,15
 Лист ПВ 6066125223,80
 Лист ПВ 60882,93
 Лист ПВ 610102,42

Таблица 2 — Сортамент и масса листов стальных просечно-вытяжных (ТУ 5262-001-23083253-96)

Наименование/ Марка листаТолщина заготовки, ммТеоретическая толщина листа, S, мм, не болееТеоретическая масса 1м2, кг, не менее
 Лист ПВ 306312,38,4
 Лист ПВ 308315,610,8
 Лист ПВ 31018,412,8
 Лист ПВ 406412,610,7
 Лист ПВ 40816,113,7
 Лист ПВ 41019,216,3
 Лист ПВ 506512,911,8
 Лист ПВ 50816,715,2
 Лист ПВ 51020,018,3
 Лист ПВ 606613,212,4
 Лист ПВ 60817,116,1
 Лист ПВ 61020,719,5



Листы должны плотно увязываться в пачки в поперечном направлении не менее, чем двумя обвязками из стальной проволоки по ГОСТ 3282 через каждые 1,0-1,5м длины пачки.
Все пачки не должны превышать 5т.
